Predstavenie produktu

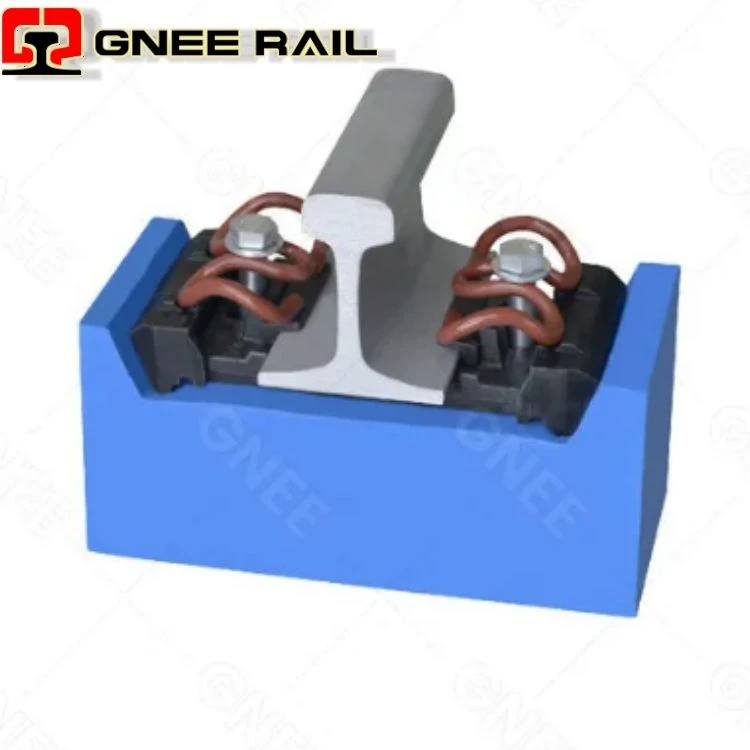

Systém elastických koľajníc typu I má ramenný typ a jevhodné pre oceľové koľajnice 50, 60 kg/m. Upevňovacie prvky sú elastické spony v tvare ω-, nazýva sa to aj ω upevňovací prvok. Nastavte rozchod pomocou krytu rozchodu a získajte určitú možnosť nastavenia výšky.
Elastická spona typu I sa skladá z elastických svoriek (okrem elastickej spony typu B{0}} používanej na držiaku rozchodu 14. spoja, ostatné používajú elastické spony typu A-), držiakov rozchodu, sediel držiaka, pod-doštičiek koľajníc, matíc, plochých podložiek a špirálových hrotov. Môže obsahovať aj pod-podložky na zdvíhanie koľajníc. Schéma zapojenia upevňovacieho prvku je znázornená takto:
![rail clip\](/uploads/39962/products/2026012616160621b7f.jpg?size=339x0 "rail clip\")
Koľajnicový upevňovací prvok typu I vrátane častí vlnovca
| Meno | Materiál | Množ | Povrchová úprava |
| Koľajová skrutka s dvojitou hlavou | Q235 | 4 | Pozinkovaný náter, žiarovo zinkovaný náter, podľa požiadaviek klienta |
| Koľajová plochá podložka | Q235 | 4 | galvanizovaný náter alebo čierny olej |
| Šesťhranná matica koľajnice M24 | Q235 | 4 | galvanizovaný náter alebo čierny olej |
| Koľajnicová spona A & Koľajnicová spona B | 60Si2Mn | 4 | Čierny olej |
| Koľajnicový izolátor 14# a Koľajnicový izolátor 20# | Q235 | 4 | čierny olej |
| Koľajnicový izolátor 10# & Koľajnicový izolátor 6# | Q235 | 4 | Čierny olej |
| Vodiaca doska koľajnice | Pa66+30%GF | 4 | Čierna alebo biela |
| Rail Pad | EVA alebo guma | 2 | Čierna |
Podľa toho, či majú funkciu nastavenia výšky, možno elastické spony typu I rozdeliť na zdvíhacie upevňovacie prvky a -nezdvíhacie upevňovacie prvky. Tieto dva sa výrazne líšia v štruktúre, funkcii a aplikačných scenároch.
Rozdiely medzi elastickými sponami typu A a typu B v železničnom upevňovacom systéme typu I
Označovanie
Spony typu A sú na povrchu označené „ⅠA“.
Spony typu B sú na povrchu označené „ⅠB“.
Rozmery
Typ A: Veľkosť približne . 74mm × 129 mm, s výškou koruny 30,4 mm.
Typ B: Veľkosť približne. 68 mm × 129 mm, s výškou korunky 29 mm.
Typ A je celkovo dlhší ako typ B.
Technické parametre
Typ A: Upínacia sila väčšia alebo rovná 8,0 kN; elastický zdvih 9 mm.
Typ B: Upínacia sila väčšia alebo rovná 9,0 kN; elastický zdvih 8 mm.
Inštalačné polohy
V koľajniciach 50 kg/m:
Spony typu A sa používajú pre stredné časti.
Spony typu B sa používajú na spojovacie časti.
Schematický diagram rozdelenia rozsahu strednej a chvostovej časti elastickej spony:
Aplikácia produktu
Systém upevnenia železníc typu I sa používa najmä na priame trate osobných{0}}nákladných železníc a trate s polomerom oblúka minimálne 295 m. Je vhodný pre štrkové trate s betónovými podvalmi pre oceľové koľajnice 50 kg/m. Medzitým sa dá použiť aj na koľaje s oceľovými koľajnicami s hmotnosťou 60 kg/m položenými s bezšvovými čiarami a je vhodný pre bezšvíkové koľajnice s oceľovými koľajnicami s hmotnosťou 60 kg/m položenými na rovných líniách železníc so štandardným rozchodom-alebo oblúkov s polomerom R väčším alebo rovným 350 m a koľajnicami s betónovým podvalom bez ramien.
