Gnee Steel (Tianjin) Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov upevňovacieho systému skl v Číne, ktorý tiež podporuje prispôsobené služby s nízkou cenou. Neváhajte a kúpte si lacný spojovací systém skl vyrobený v Číne tu z našej továrne.
Systém upevnenia koľajníc SKL
TheŽelezničný upevňovací systém SKLobsahuje SKL koľajnicové spony, koľajnicové podložky, skrutkové hroty,viazacie dosky, podložky, plastové hmoždinky, koľajnicové skrutky a matice. Bežné konfigurácie systému upevnenia koľajníc SKL sú SKL12, SKL14 a SKL3.
Jedna sada upevňovacieho systému SKL12
| Komponent | Označenie | Množ |
|---|---|---|
| Napínacia svorka | SKL14 | 2 |
| Skrutkovací hrot / plastová hmoždinka | SS35 / ULS7 | 2 / 2 |
| Uhlová vodiaca doska | Wfp 14k12 | 2 |
| Podložka na koľajnice | Zw 686a | 1 |
| Prispôsobenie | K dispozícii na vyžiadanie | - |
Typické parametre
- Napínacie svorky SKL14 poskytujú v štandardnom usporiadaní SKL tlak spony cca 10 kN (typická systémová hodnota; overte podľa výkresu systému).
- Skrutkové hrotysa dodávajú ku geometrii SS35 (trieda závitu asi M24) s plastovými hmoždinkami ULS7 do betónových podvalov.
- Uhlová vodiaca doska Wfp 14k12 drží pätku svorky na pätke koľajnice a odoláva pozdĺžnemu posunu koľajnice.
- Koľajnicová podložka Zw 686a poskytuje elastické uloženie medzi koľajnicou a podvalom; Hlavné{1}}radové systémy SKL zvyčajne používajú podložky so statickou tuhosťou v rozsahu 50 – 100 kN/mm (typické hodnoty; potvrďte podľa špecifikácie).
Vlastnosti upevňovacieho systému SKL
- Silná elasticita s dostatočnou upínacou silou
- Stabilná konštrukcia,{0}}odolná voči vibráciám a trvácna
- Jednoduchá inštalácia so širokou prispôsobivosťou
Aplikácie systému upevnenia koľajníc sKL
Systém SKL sa používa na hlavných tratiach, vysokorýchlostných a ťažkých{1}}železničných tratiach, mestskej železničnej doprave a priemyselných vlečkách, všade tam, kde sa vyžaduje stabilný rozchod, elastická podložka a nenáročná údržba.
Balenie a dodanie
Štandardné exportné balenie:nepremokavé dvojité tkané vrecia s paletami; drevené debny, železné alebo plastové sudy je možné upraviť podľa požiadaviek zákazníka.
Komponenty koľajníc, ktoré môžete potrebovať
Železničný podval
Podvaly sa používajú na podopretie oceľových koľajníc a udržiavanie rozchodu koľaje, rozloženie zaťaženia vlaku na štrku, tlmenie vibrácií a zabezpečenie stability koľaje.

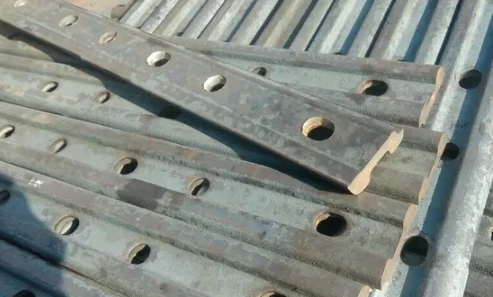

Železničné rybie dosky
Fishplates sa používajú na spojenie koľajnicových spojov, upevnenie rozchodu koľaje, prenos zaťaženia, tlmenie vibrácií a zabezpečenie plynulosti a stability koľaje.
Koľajové spoje
Železničné spoje sa používajú na spojenie oceľových koľajníc, aby vytvorili súvislú koľaj, prenášali zaťaženie, prispôsobili sa tepelnej rozťažnosti a kontrakcii a zabezpečili plynulú prevádzku vlakov.
Rail Spike
Hroty slúžia na upevnenie oceľových koľajníc na podvaly, zabraňujúce priečnemu a pozdĺžnemu posunu koľajníc a zabezpečujú stabilitu koľaje.
Získajte cenovú ponuku na upevňovací systém SKL
GNEE RAILdodáva SKL Upevňovacie systémy pre stavbu a údržbu železníc s komponentmi vybranými podľa profilu koľajnice, typu podvalu a požiadaviek trate. Pre medzinárodné železničné projekty sú k dispozícii technické špecifikácie, kvalitná dokumentácia a podpora exportu.
